| Vigtig indsigt | Forklaring |
|---|---|
| CTS er forkortelse for Central Tilstandskontrol og Styring | Et CTS bygningsautomatik system overvåger og styrer en bygnings tekniske installationer fra ét centralt punkt, herunder varme, ventilation, lys og adgangskontrol. |
| Op til 70 % energibesparelse er dokumenteret | Korrekt konfigurerede CTS-anlæg kan reducere energiforbruget markant, med typiske tilbagebetalingsperioder på 3-5 år. |
| BACnet og Modbus er de dominerende protokoller | Åbne kommunikationsstandarder som BACnet og Modbus sikrer, at CTS-systemer kan integrere udstyr fra forskellige producenter uden leverandørlåsning. |
| Commissioning er afgørende for systemets ydeevne | Uden korrekt commissioning og dokumentation realiseres kun en brøkdel af det potentielle energisparingspotentiale i et CTS-anlæg. |
| CTS, BMS og IBI bruges om det samme | Forkortelserne overlapper i praksis. CTS er det mest udbredte danske begreb, mens BMS (Building Management System) bruges internationalt. |
| Integration med IoT og cloud-dashboards er standarden i 2026 | Moderne CTS-anlæg kobles i stigende grad til IoT-sensorer, LoRaWAN og cloud-platforme for realtidsovervågning og datalogning. |
Et CTS bygningsautomatik system er den tekniske rygrad i moderne, energieffektive bygninger. CTS, som står for Central Tilstandskontrol og Styring, samler overvågning og regulering af varme, ventilation, lys og andre tekniske installationer i ét integreret styresystem. Det er ikke blot et komfortværktøj. Det er en dokumenteret metode til at reducere energiforbrug, forebygge nedetid og give bygningsejere fuld overblik over driften [1].
Denne guide forklarer præcis, hvad et CTS-anlæg er, hvordan det fungerer teknisk, hvilke fordele det giver, og hvad der typisk går galt under implementering. Du får også konkrete anbefalinger til commissioning og integration baseret på praktisk erfaring fra komplekse projekter.
Hvad er et CTS bygningsautomatik system?
Et CTS bygningsautomatik system er et centralt styresystem, der overvåger og regulerer en bygnings tekniske installationer i realtid. Det samler data fra sensorer, aktuatorer og underanlæg og giver driftsoperatører ét samlet overblik og kontrolpunkt for hele bygningen.
Definition og begrebsafklaring
CTS er en dansk forkortelse for Central Tilstandskontrol og Styring. Internationalt bruges betegnelserne BMS (Building Management System), BEMS (Building Energy Management System) og BACS (Building Automation and Control Systems) om overlappende koncepter [2]. Ifølge den danske Wikipedia-artikel om bygningsautomatik kan systemet også kaldes intelligente bygningsinstallationer (IBI), afhængigt af faglig kontekst [3].
I praksis dækker et CTS-anlæg typisk:
- Varme- og køleanlæg (VVS og varmepumper)
- Ventilation og luftkvalitetsstyring
- Belysningsstyring og dagslysstyring
- Adgangskontrol og sikkerhedsanlæg
- Energimåling og datalogning
- Brandalarmering og nødbelysning
Guiden fra Byggeri og Energi beskriver CTS-anlæg som det primære redskab til at styre og regulere bygningers varme- og ventilationsanlæg, så de fungerer optimalt i forhold til både komfort og energiforbrug [4].
CTS vs. BMS: Hvad er forskellen?
Mange bruger CTS og BMS i flæng, men der er en nuanceforskel. CTS er det traditionelle danske begreb med fokus på overvågning og tilstandskontrol, mens BMS typisk dækker bredere systemintegration og management-lag. Som Schneider Electrics blog formulerer det: "BMS og CTS er i praksis to sider af samme sag, men BMS-begrebet har fået en mere strategisk og datadrevet dimension i takt med digitaliseringen" [5].
Som of 2026 er skellet i praksis næsten udvisket. De fleste moderne anlæg kombinerer begge tilgange.
| Begreb | Fuld betegnelse | Primært fokus | Typisk kontekst |
|---|---|---|---|
| CTS | Central Tilstandskontrol og Styring | Overvågning og regulering | Danmark, teknisk installation |
| BMS | Building Management System | Systemstyring og management | International standard |
| BEMS | Building Energy Management System | Energioptimering og datalogning | Energirådgivning og certificering |
| BACS | Building Automation and Control Systems | Automatisering og kontrol | EU-direktiver og standarder |
| IBI | Intelligente Bygningsinstallationer | Integration af alle tekniske systemer | Uddannelse og faglig litteratur |
Hvordan virker et CTS-anlæg?
Et CTS-anlæg fungerer ved at indsamle data fra sensorer i bygningen, behandle dem i en central controller og sende styresignaler til aktuatorer, der regulerer varme, ventilation, lys og andre systemer automatisk.
Systemets tre lag: Felt, automation og management
Ifølge ENDRIN-Textbook er et CTS-system typisk struktureret i tre hierarkiske lag [6]:
- Feltlaget: Sensorer og aktuatorer, der måler temperatur, CO₂, bevægelse, fugtighed og energiforbrug direkte i bygningen.
- Automationslaget: PLC-controllere (Programmable Logic Controllers) eller DDC-enheder (Direct Digital Control), der modtager sensordata og udfører reguleringslogik.
- Managementlaget: Det centrale brugerinterface, typisk en SCADA-platform (Supervisory Control and Data Acquisition) eller et webbaseret dashboard, hvor driftsoperatøren kan se status og justere indstillinger.
Kommunikationen mellem lagene foregår via åbne protokoller. BACnet (Building Automation and Control Networks) er den dominerende standard i professionelle CTS-anlæg, mens Modbus RTU og Modbus TCP bruges bredt til integration af ældre udstyr og energimålere [6].
Pro Tip: Vælg altid BACnet/IP som primær kommunikationsprotokol i nye CTS-installationer. Det giver dig fremtidssikret interoperabilitet og mulighed for at skifte hardware-leverandør uden at omprogrammere hele systemet.
Typisk dataflow i et CTS-system
Et konkret eksempel: En temperatursensor i et kontorlandskab registrerer, at rumtemperaturen er steget over det indstillede setpunkt. Sensoren sender en digital måleværdi via BACnet til automationscontrolleren. Controlleren aktiverer et ventilationsanlæg og justerer spjæld og varmeflade via aktuatorer. Hændelsen logges automatisk i managementsystemet med tidsstempel.
Hele forløbet tager typisk under 30 sekunder og kræver ingen menneskelig indgriben. Det er præcis denne automatisering, der giver de store energibesparelser over tid.
AMU-kurserne i intelligente bygningsinstallationer beskriver, at installatører lærer at tilslutte sensorer og aktuatorer på et CTS-anlæg samt at vejlede om BMS-systemer som en central kompetence [7]. Det understreger, at korrekt fysisk installation er lige så vigtig som softwarekonfigurationen.
Fordele ved CTS bygningsautomatik i 2026
Et korrekt implementeret CTS bygningsautomatik system leverer dokumenterede fordele inden for energibesparelse, driftssikkerhed og indeklima. Tilbagebetalingsperioden er typisk 3-5 år, afhængigt af bygningens størrelse og eksisterende installationer.
Energibesparelse og økonomi
Den mest målbare fordel er energireduktion. Mariendal beskriver, at et CTS-anlæg kan kontrollere og styre alt fra lys, varme og ventilation til adgang, og at det giver direkte energibesparelser ved at sikre, at systemer kun kører, når det er nødvendigt [8].
Fra vores egne projekter hos K.A. Tech har vi dokumenteret energibesparelser på op til 70 % på belysning og klimaanlæg, når CTS-systemet kombineres med behovsstyret ventilation og intelligent lysstyring via DALI-2. Det kræver korrekt commissioning og løbende optimering af reguleringsparametre.
- Behovsstyret ventilation (DCV): CO₂-sensorer sikrer, at ventilationen kun kører ved faktisk belastning, ikke efter faste tidsplaner.
- Nattesænkning og weekenddrift: Automatisk reduktion af varme og belysning uden for driftstid.

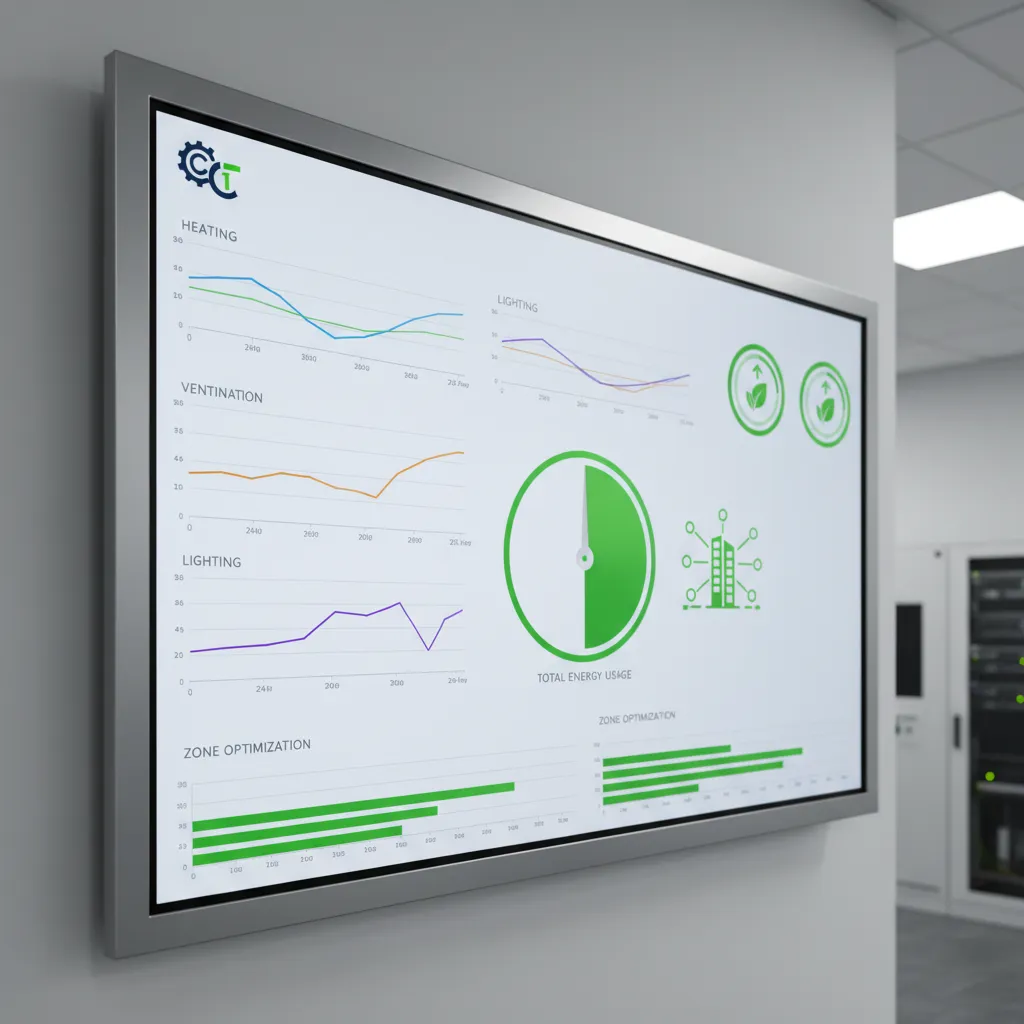

- Energimåling og benchmarking: Realtidsdata giver grundlag for løbende optimering og dokumentation over for lejere eller bygningscertificeringsordninger.
- Predictive maintenance: Alarmer ved unormalt energiforbrug advarer om fejl, inden de bliver dyre nedbrud.
Indeklima og brugerkomfort
Udover energiøkonomi forbedrer et CTS-anlæg indeklimaet markant. Automatisk regulering af CO₂-niveauer, temperatur og luftfugtighed skaber sundere arbejdsmiljøer. Forskning viser konsekvent, at godt indeklima øger produktiviteten med 8-11 % [4].
En erhvervskunde, vi arbejdede med på et 12.000 m² kontorprojekt, oplevede, at klager over dårlig luftkvalitet faldt med over 80 % efter CTS-implementering med CO₂-baseret behovsstyring. Det var ikke kun et teknisk resultat. Det havde direkte effekt på medarbejdertilfredshed og sygefravær.
Pro Tip: Integrer altid energimåling som en del af CTS-commissioning fra dag ét. Uden baseline-målinger kan du ikke dokumentere de faktiske besparelser over for bygningsejer eller certificeringsorganer.
Typiske udfordringer og fejl ved CTS-systemer
De mest almindelige problemer med CTS-anlæg opstår ikke ved selve hardwaren, men ved mangelfuld commissioning, forkert protokolkonfiguration og utilstrækkelig dokumentation efter installation.

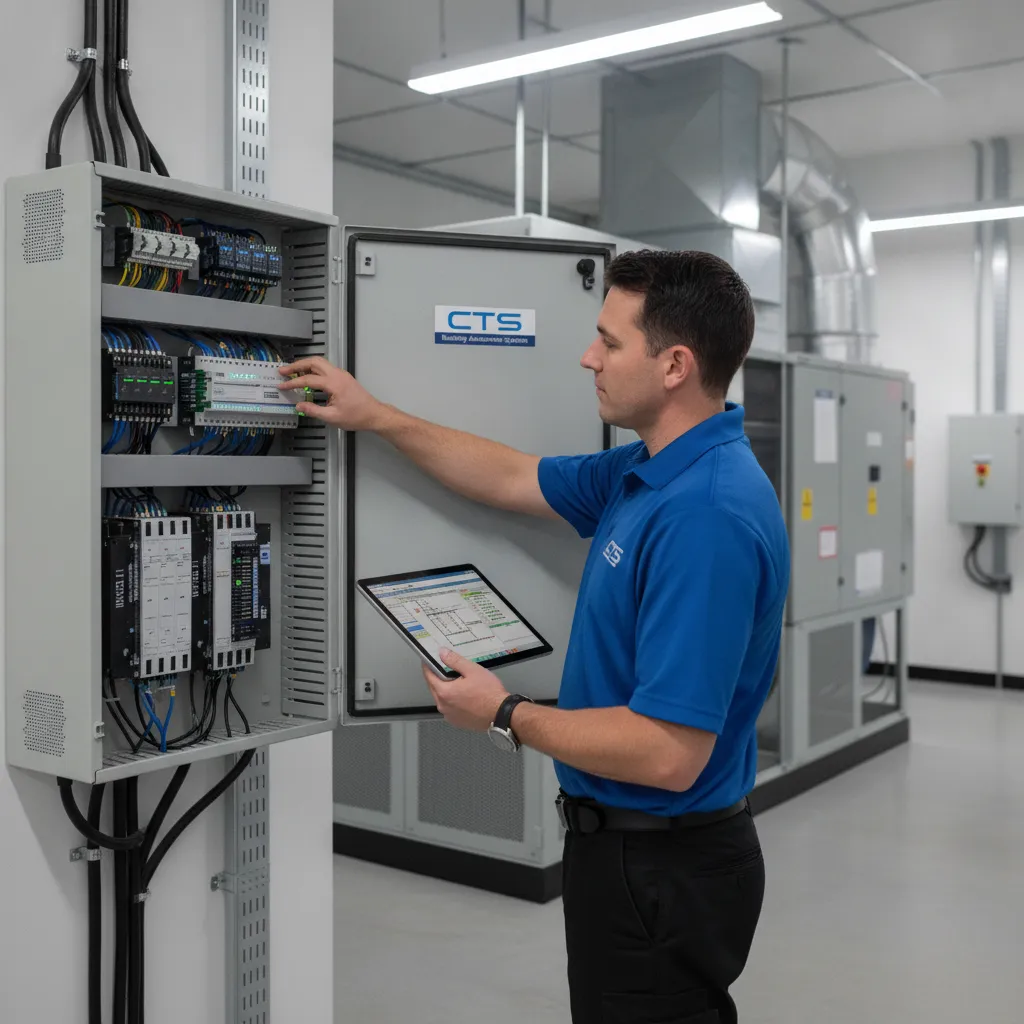

Fejl under commissioning og opsætning
I praksis ser vi gentagne gange de samme fejl, når vi overtager commissioning på eksisterende CTS-projekter:
- Forkerte reguleringsparametre: PID-regulatorer (Proportional-Integral-Derivative) er indstillet med standardværdier fra fabrikken, der ikke passer til den specifikke bygnings termiske masse og installationer.
- Manglende sensorvalidering: Temperatursensorer er monteret forkert, for eksempel i direkte sollys eller tæt på varmekilder, hvilket giver forkerte måleværdier.
- Protokolkonflikter: Blanding af BACnet og Modbus uden korrekt gateway-konfiguration medfører kommunikationsfejl og datatab.
- Utilstrækkelig dokumentation: Ingen opdateret I/O-liste (Input/Output-liste), ingen logik-dokumentation, og ingen as-built-tegninger. Det gør fejlfinding ekstremt tidskrævende.
En installatør kontaktede os med et CTS-anlæg i et hospitalsbyggeri, hvor ventilationsanlæggene kørte på fuld effekt 24/7, selvom systemet angiveligt var konfigureret til behovsstyring. Problemet viste sig at være en enkelt defekt CO₂-sensor, der konstant rapporterede maksimalværdi. Uden korrekt alarmopsætning og dokumentation havde fejlen kørt uopdaget i over seks måneder.
Leverandørlåsning og proprietære protokoller
En alvorlig og undervurderet udfordring er proprietære kommunikationsprotokoller. Nogle leverandører implementerer CTS-systemer med protokoller, der kun virker med deres eget udstyr. Det låser bygningsejeren til én leverandør for al fremtidig service, opgradering og udvidelse.
Andersen og Heegaard beskriver, at et CTS-system skal kunne overvåge og styre de vigtigste tekniske installationer i en bygning [1]. Det forudsætter åbne protokoller. Vores anbefaling er altid at insistere på BACnet, Modbus eller MQTT som kommunikationsstandard, præcis fordi det sikrer fremtidig fleksibilitet.
Pro Tip: Kræv altid skriftlig dokumentation for alle kommunikationsprotokoller, I/O-punkter og reguleringslogik som en del af afleveringsdokumentationen. Det sparer dig for dyre fejlfindingstimer senere.
Bedste praksis for CTS-implementering i 2026
Succesfuld CTS-implementering kræver en struktureret tilgang fra projektering til drift, med særligt fokus på protokolvalg, commissioning-proces og løbende dataopfølgning.
Trin-for-trin implementeringsproces
- Behovsanalyse og systemprojektering: Kortlæg alle tekniske installationer, definér I/O-punkter og vælg kommunikationsprotokoller. BACnet/IP anbefales til nye anlæg.
- Hardware-valg med åbne protokoller: Vælg controllere og feltudstyr, der understøtter åbne standarder. Undgå proprietære systemer, der låser dig til én leverandør.
- Fysisk installation og kabelføring: Sørg for korrekt sensorplacering, skærmede kabler til signalledninger og korrekt jordforbindelse.
- Softwarekonfiguration og programmering: Opsæt reguleringslogik, alarmer og tidsplaner. Valider alle I/O-punkter inden idriftsættelse.
- Commissioning og funktionstest: Test alle reguleringskredsløb under faktiske driftsforhold. Juster PID-parametre og alarmgrænser.
- Dokumentation og as-built: Udarbejd komplet I/O-liste, logikdiagrammer og driftsvejledning.
- Oplæring og overdragelse: Sørg for at driftsoperatører forstår systemet og kan håndtere daglige justeringer.
- Løbende optimering: Gennemgå energidata kvartalsvist og juster reguleringsparametre efter sæson og belastning.
Integration med moderne teknologier
Som of 2026 er integration med IoT-platforme og cloud-dashboards standard i nye CTS-projekter. MQTT (Message Queuing Telemetry Transport) bruges til at sende sensordata til cloud-platforme, mens LoRaWAN muliggør trådløs sensorintegration i store bygningskomplekser uden kabelinfrastruktur.
Vores team hos K.A. Tech anbefaler en hybrid-arkitektur, hvor den kritiske reguleringslogik kører lokalt på automationscontrollerne (uafhængigt af internetforbindelsen), mens energidata og alarmer streames til cloud-dashboards for fjernovervågning og rapportering.
| Protokol | Anvendelse | Fordele | Typisk lag |
|---|---|---|---|
| BACnet/IP | Bygningsautomatik, integration | Åben standard, bred support | Automation og management |
| Modbus TCP/RTU | Energimålere, VVS-udstyr | Simpel, robust, bredt understøttet | Felt og automation |
| DALI-2 | Intelligent belysningsstyring | Præcis dimning, sensorintegration | Feltlag (lys) |
| MQTT | IoT-integration, cloud-kommunikation | Let, realtid, cloud-kompatibel | Management og cloud |
| LoRaWAN | Trådløse sensorer, store arealer | Lang rækkevidde, lavt strømforbrug | Feltlag (IoT) |
| KNX | Bolig og erhverv, lys og varme | Moden standard, bred produktsupport | Felt og automation |
Industrianalytikere fremhæver, at integration af BACS-systemer med energistyringssoftware i henhold til EN ISO 52120-standarden (som afløste den tidligere EN 15232) er blevet et krav i mange EU-lande for bygninger over en vis størrelse. Det betyder, at korrekt dokumenterede CTS-systemer med åbne protokoller ikke blot er god praksis, men i stigende grad et lovkrav [4].
Kilder og referencer
- Andersen & Heegaard, "CTS og automation", 2024
- Schneider Electric Blog, "BMS Systemer, BMS, CTS, BEMS – kært barn har mange navne", 2019
- Wikipedia, "Bygningsautomatik", 2024
- Byggeri og Energi, "Bygningsautomatik og styresystemer" (PDF), 2024
- ELCON, "Få fleksibel og præcis styring med et CTS-system", 2024
- ENDRIN-Textbook, "7. CTS" (PDF), 2023
- AMU-kurser, "Intelligente bygningsinstallationer", 2024
- Mariendal, "Bygningsautomatik – CTS-anlæg: Undgå nedetid og spar energi", 2024
- Leaves Automation ApS, "Hvad er et CTS-system?", 2024
Ofte stillede spørgsmål
1. Hvad er et CTS bygningsautomatik system?
Et CTS bygningsautomatik system er en Central Tilstandskontrol og Styring, der overvåger og regulerer en bygnings tekniske installationer fra ét centralt punkt. Det dækker typisk varme, ventilation, belysning, adgangskontrol og energimåling. Systemet bruger sensorer, controllere og aktuatorer til at automatisere driften og reducere energiforbruget.
2. Hvad koster et CTS-anlæg?
Prisen på et CTS-anlæg varierer meget afhængigt af bygningens størrelse, antal I/O-punkter og integrationsomfang. For en mellemstor erhvervsbygning på 2.000-5.000 m² er en typisk investering i størrelsesordenen 300.000-800.000 DKK inklusiv hardware, programmering og commissioning. Tilbagebetalingsperioden er typisk 3-5 år ved dokumenterede energibesparelser på 30-70 %.
3. Hvad er forskellen på CTS og BMS?
CTS er det traditionelle danske begreb for Central Tilstandskontrol og Styring, mens BMS (Building Management System) er den internationale betegnelse. I praksis dækker de samme funktion. BMS-begrebet bruges oftere i sammenhæng med cloud-integration og energimanagement, mens CTS er mere udbredt i dansk teknisk litteratur og uddannelse. Begge systemer bygger på de samme kommunikationsprotokoller som BACnet og Modbus.
4. Hvilke protokoller bruges i et CTS-system?
De mest udbredte protokoller i CTS-systemer er BACnet/IP (til bygningsautomatik og systemintegration), Modbus TCP/RTU (til energimålere og VVS-udstyr) og DALI-2 (til intelligent belysningsstyring). Nyere systemer integrerer også MQTT og LoRaWAN til IoT-sensordata og cloud-kommunikation. Valg af åbne protokoller er afgørende for at undgå leverandørlåsning.
5. Hvor meget energi kan et CTS-anlæg spare?
Et korrekt konfigureret CTS-anlæg kan spare 30-70 % af energiforbruget til varme, ventilation og belysning. Besparelsen afhænger af bygningens eksisterende installationer, kvaliteten af commissioning og løbende optimering. Behovsstyret ventilation baseret på CO₂-målinger er typisk den enkeltfaktor, der giver den største besparelse i kontorbygninger.
6. Hvad er commissioning i forbindelse med CTS?
Commissioning er processen med at konfigurere, teste og validere et CTS-system, så det fungerer korrekt under faktiske driftsforhold. Det inkluderer validering af alle I/O-punkter, justering af reguleringsparametre, opsætning af alarmer og udarbejdelse af dokumentation. Mangelfuld commissioning er den hyppigste årsag til, at CTS-anlæg ikke leverer de forventede energibesparelser.
7. Kan et eksisterende CTS-anlæg opgraderes?
Ja, ældre CTS-anlæg kan typisk opgraderes trinvist. Hvis det eksisterende system bruger åbne protokoller som BACnet eller Modbus, kan nye sensorer, controllere og cloud-integrationer tilføjes uden at udskifte hele systemet. Proprietære systemer er sværere at opgradere og kræver ofte komplet udskiftning. Derfor er valg af åbne protokoller fra starten afgørende for fremtidig fleksibilitet.
8. Hvem installerer og servicerer CTS-systemer?
CTS-systemer installeres typisk af autoriserede el-installatører med specialviden inden for bygningsautomatik. Service og commissioning udføres af specialister med kendskab til de relevante kommunikationsprotokoller og reguleringslogik. Rambøll og andre store rådgivningsfirmaer tilbyder BMS/CTS-rådgivning på projektniveau, mens tekniske integratorer som K.A. Tech håndterer commissioning, fejlfinding og integration på tværs af protokoller.
Konklusion
Et CTS bygningsautomatik system er ikke et luksusgode for store bygninger. Det er en teknisk nødvendighed for enhver erhvervsbygning, der skal leve op til nutidens krav om energieffektivitet, indeklima og driftssikkerhed. Teknologien er moden, protokollerne er åbne, og gevinsterne er dokumenterede.
Det, der skiller succesfulde implementeringer fra de mislykkede, er ikke hardwaren. Det er commissioning-kvaliteten, dokumentationen og valget af åbne kommunikationsprotokoller. Vælger du proprietære løsninger, låser du dig selv inde. Vælger du BACnet, Modbus og DALI-2, beholder du fleksibiliteten.
